测量要素：冰雹平均速率、冰雹最大速率、最小冰雹数、平均冰雹数、最大冰雹数、冰雹等效降水量、 标准冰雹计数、累计冰雹数(击)、冰雹图像和风速大小等。

　　产品介绍

　　雹谱仪HNM-HDD 是汉诺明开发的一款主体坚固、低功耗、免维护、全密封的专业化声学探测器， 用于监测冰雹数量及大小特征。它通过高分辨率脉 冲探测器将撞击测雹板的声音信号转换成电压，撞击 的动能数值主要取决于冰雹的大小，雹谱仪可探测5~ 75mm 的冰雹，频率可达25次/秒。

　　雹谱仪在区域降雹评估、冰雹尺度大小、冰雹 空间分布、固体降水研究等的监测方面有其独特的 作用，可广泛应用于冰雹等灾害性天气过程监测、 以及开展应急现场气象保障和科学试验等任务。

　　应用领域

　　◆追踪记录冰雹，进行降水成因分析等相关研究

　　◆人工影响天气

　　◆应急现场气象保障

　　◆灾害评估以及防灾减灾

　　典型用户

　　●北京市人工影响天气办公室

　　●广西壮族自治区气象局人工影响天气办公室

　　●新疆维吾尔自治区气象局人工影响天气办公室

　　●内蒙古自治区人工影响天气中心

　　●中国气象局武汉暴雨研究所

　　●山西省人工影响天气办公室

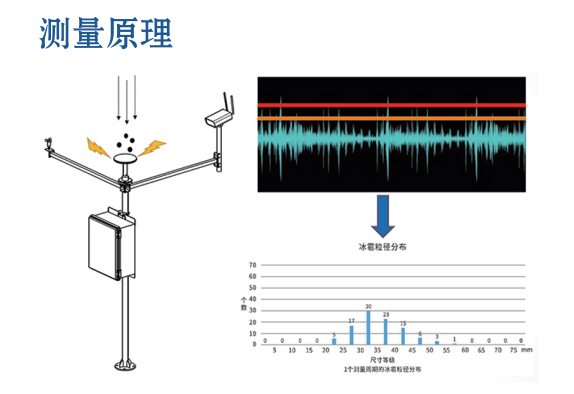

冰雹撞击采集盘，内部的探测器对声音信号进 行高频采样，并将声信号转化成电信号，通过进行 数据甄别，最终确定冰雹的尺寸。

　　产品特点

　　★设备主体坚固、低功耗，集成度高且免维护。

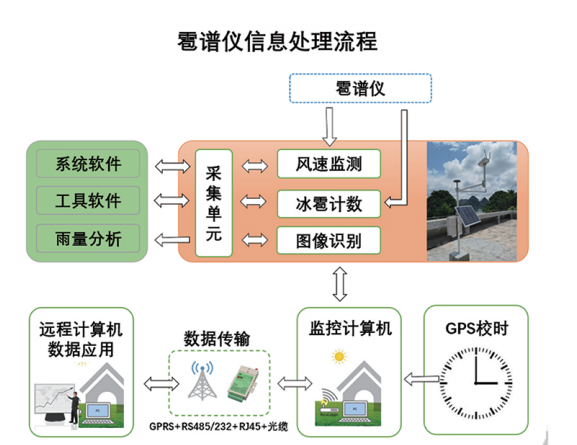

　　★产品全自动运行，可支持SDI-12 通讯串行 RS-232 、MODBUS RTU RS485(使用可选适配器)、 FTP 传输以及云端储存等。

　　★可定制可视化数据大屏，实时查看多站点数据

设 备 安 装 实 例

　　测量要素 ： 冰雹平均速率 、 冰雹最大速率 、 最小冰雹数 、 平均冰雹数 、 最大冰雹数 、 冰雹等效降水量 、 标 准 冰 雹 计 数 、 累 计 冰 雹 数 ( 击 ) 、 冰 雹 图 像 和 风 速 大 小 等 。

　　应用案例

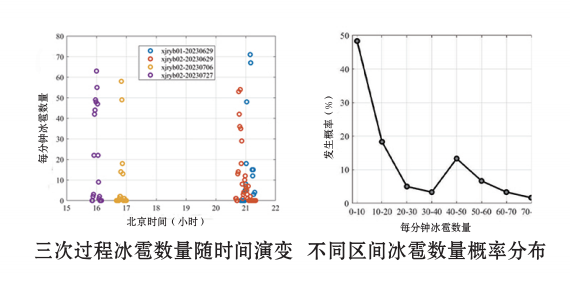

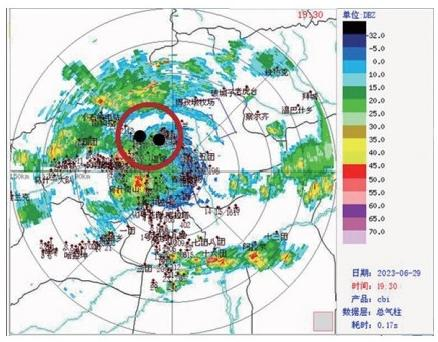

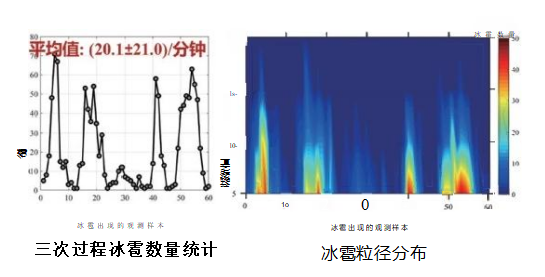

　　2023年夏季，布署在新疆地区的两台雹谱仪(型 号 ：HNM-HDD), 观测到三次冰雹天气过程。通过观 测数据可以看出，该区域冰雹粒径主要分布在5~10mm 之间，冰雹数量最大值为70个/分钟，主要为<10个/ 分 钟 ( 占 比 约 5 0 % )

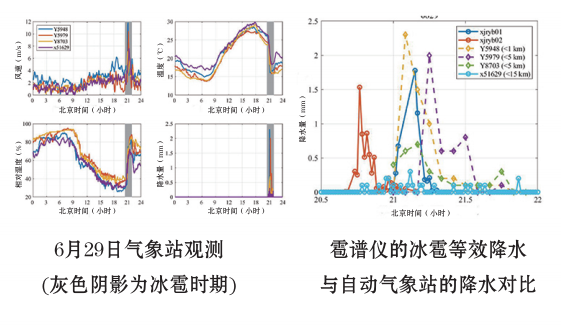

　　6月29日冰雹发生期间，四个自动气象站观测到近 地面出现大风、降温、高湿、降水，雹谱仪的冰雹等 效降水与自动气象站的降水趋势吻合，表明雹谱仪可 以从混合降水中提取出准确有效的固态降水信息，有 效进行冰雹等效降水评估 。

规格参数
